    内江(当地)【网架钢结构支座】桥梁支座追求细节品质,内江瑞诚工程橡胶有限公司专业从事内江(当地)【网架钢结构支座】桥梁支座追求细节品质,联系人:刘经理,电话:0527-88266888、0527-88266888,QQ:786736537,发货地:河北省衡水市滨湖新区彭杜乡王许庄,以下是内江(当地)【网架钢结构支座】桥梁支座追求细节品质的详细页面。

    准备好领略内江(当地)【网架钢结构支座】桥梁支座追求细节品质产品的风采了吗?我们为您准备的视频将带您走进产品的世界,让您感受它的独特之处。


    以下是:内江(当地)【网架钢结构支座】桥梁支座追求细节品质的图文介绍

    公司现有大量的 内江【球铰支座】、库存及原材料库存,对于紧急需要购买 内江【球铰支座】、的客户我们承诺在48小时内内出厂。

    内江【球铰支座】、质保期内出现任何质量问题免费换新。因为我们对自己的产品质量有信心,所以我们可以承诺!

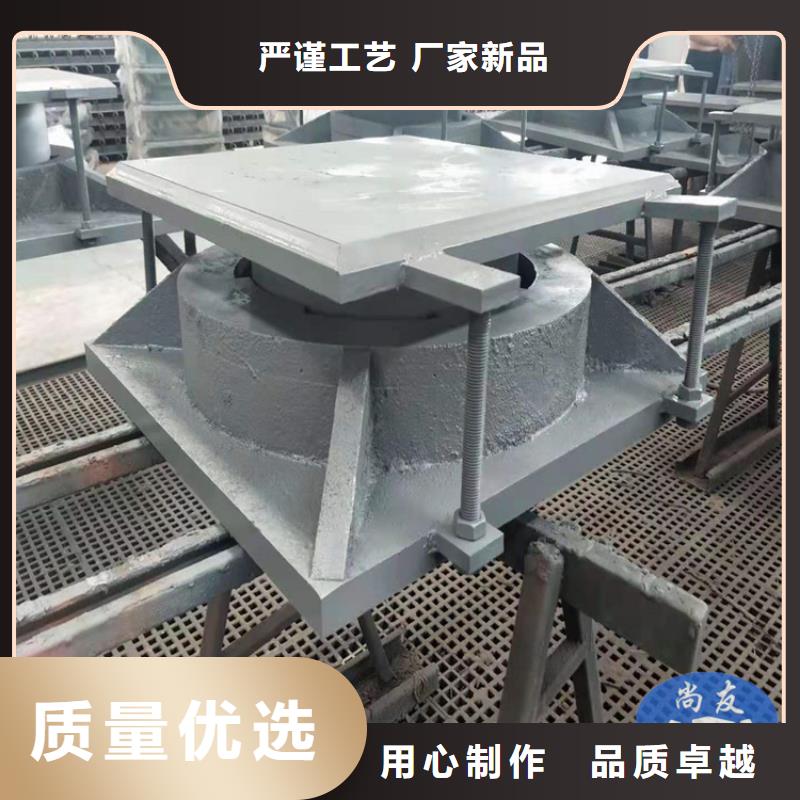

    抗震球型钢支座是网架钢结构支座的一种, 而下支座板是球型支座的三大件之一,材质为低碳钢,装配于球型支座的下面桥墩的上面承受桥梁载荷(承重万吨以上)。由于使用部位的特殊性, 设计要求铸件不得有砂眼、气孔、裂纹、縮松等缺陷存在,铸件内部质量控制按GB/T7233-87标准整体超声波探伤。该铸件形状呈方形板状, 一面为大平面,另一面边缘及四角呈平板状, 中部是带有凹球面的圆形凸台。网架钢结构支座的抗剪承载力。如果是滑动支座,还没达到抗剪承载力可能已经先达到容许位移了。一般在抗震计算时要优考虑这个。活动支座分单向和双向,是和固定支座配合使用的。能限制梁的整体移动,又能释放热胀冷缩造成的梁内应力,以满足桥梁横向、纵向位移及转角。




    网架钢结构支座具有抗竖向拉力的性能,保证竖向震时上下结构不脱节;具有抗水平力的性能,保证水平震时结构不脱落;支座通过球面传力,不出现力的缩颈现象,作用在上、下结构的反力比较均匀;支座不用橡胶承压,不存在橡胶老化对支座的影响,使用寿命长。支座的径向位移量20mm-50mm,环向位移量60mm-100mm;选用支座时应注意承载力的大小、竖向拉力的大小、水平力的大小。网架钢结构支座和KQGZ抗震球铰支座主要由上座板、球面四氟板、球芯、底座、平面四氟板、不锈钢板、箱体组成。转角是由球芯与上座板、底座的相对转动来实现;位移由底座在箱体中滑移实现;抗竖向拉力由球体、底座、箱体实现;水平力由箱体、底座、上座板实现;固定支座不带位移箱。支座与上部结构的连接。
    采用高强度螺栓连接。也可采用焊接;支座与下部结构的连接,采用焊接,特殊情况也可以做成高强度螺栓连接。网加钢构支座是由制造厂组装后整体发运的,安装前应全面检查,看零件有无丢失、损坏。检查上部结构和支座上座板螺孔间距和孔径是否相符,选用型号是否正确,转角、各方向位移是否与设计相符,检查以设计图纸为准。
    支座安装时应对其上下底板的四边划注十字中心线。便于安装找正,安装时将支座上座板与上部结构的钢板用高强度螺栓连接,并需用大于500mm的扳手人力拧紧。特殊情况需要特殊扳手安装,人力拧紧。支座确定后,即可上下固定,支座与上下构造连接方式,可以用高强度螺栓连接也可以焊接,或两种方式同时使用。
    当采用焊接时,必须设置预埋钢板,与混凝土接触的一面还应焊接锚固筋。以求一定的强度和刚度,支座厂家可以连预埋件一起生产。预埋钢板应有适当数目的,直径不大的,均匀分布的排气孔。焊接时不应连续拖焊,要采用断续焊接的方式逐步焊满,以避免焊接时局部温度过高而使支座或预埋钢板变形。安装或焊接完成后将上下连接板拆除。



    网架钢结构支座的特点:抗震球型钢支座可万向转动、万向承载,能很好地满足上部结构各种荷载所产生的反力的传递、转动、移动要求,保证反力合力集中、明确、安全可靠。抗震球型钢支座可承受拉、压、剪(横向)力,在巨大的随机震力作用下,只要上、下结构本身不破坏,就不会发生落梁、落架等灾难性后果,故特别适用于高烈度震区的设防,具备能抗震烈度9度的能力。一、连廊的几种连接方式
    网架连廊支座的刚性连接: 刚性连接是连廊与塔楼的连接方式中连接作用最强的一种。它加强了连廊与塔楼之间以及不同塔楼之间的联系,增强了连廊结构的整体工作性,这是它 的优点。 采用刚性连接的连廊不仅要承受自身的恒载、活载,更主要的是协调不同的塔楼在水平、竖向荷载作用下的不均匀变形。这时,连廊与塔楼连接处的节点受力复杂,会产生较大的弯矩、剪力和轴力,并且上、下弦杆的轴力和弯矩还会构成很大的整体弯矩、剪力。这就要求连廊本身具有较高的强度和刚度,这样才更适合采用刚性连接。 刚性连接的支座处理一定要保证连廊能够协调塔楼间的变形,因此,要特别注意加强连廊与主体结构的连接。必要时连廊可延伸至主体结构内筒并与内筒可靠连接;如无法伸至内筒,也可在主体结构内沿连廊方向设置型钢混凝土梁与主体结构可靠锚固。连廊的楼板应与主体结构的楼板可靠连接并加强配筋构造。当与连廊相连的主体结构为钢筋混凝土结构时,竖向构件内宜设置型钢,型钢宜可靠锚入下部主体结构。抗震球型钢支座的静刚度大,在列车及大型汽车巨大自重及惯性力作用力下,支座仅产生极小变形,能可靠地保证汽车、列车高速运行时的平顺性抗震球型钢支座通过球面传力,受力面积大,并采用多种材料的优化组合,其体积和高度均大大减少,重量轻,便于安装,并与同承载力的钢支座相比造价较低。抗震球型钢支座适用温度范围大(-40℃~+70℃),耐久性能好,不采用橡胶承压,不存在橡胶老化对支座转动性能的影响。
